板式換熱器拆卸施工及清洗流程
一、板式換熱器熱拆卸清洗
將板式換熱器熱介質的進出口閥門關閉,再將冷介質的進出口閥門關閉,排掉介質,用鋼尺量出換熱器傳熱片壓縮的凈尺寸并記錄。均勻、對稱地拆除換熱器的夾緊螺栓,輕輕地將活動壓緊板沿軌道推開,逐片拆下傳熱片并按順序擺好，清洗完后更換新的密封墊。
二、密封墊對設備的重要性
板式換熱器的密封墊作為一個重要的部件，對于板式換熱器的使用壽命有著重要的影響，貴公司“北京市京海換熱設備”以使用5年以上，這些密封墊以硬化失去了應有的彈性，就可能導致?lián)Q熱器不能正常運轉，因?yàn)閴|片不僅要密封住介質，使其不向外界環境泄漏，而且還要防止熱交換介質之間的互混，因此，密封墊付片是板換中最重要和最需要對其進行苛刻要求的零件。

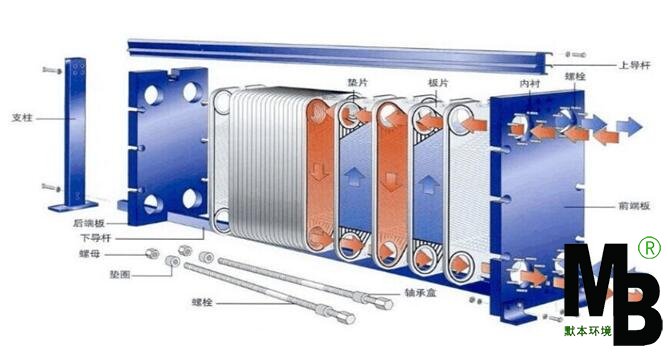

三、板式換熱器解剖圖

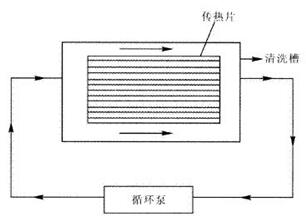

1.1化學清洗循環回路的連接
用清洗泵、清洗槽、塑料管組成化學清洗循環系統(如下圖所示),將拆下的傳熱片按順序整齊地?cái)[放在清洗槽內循環清洗。
清洗前 清洗后

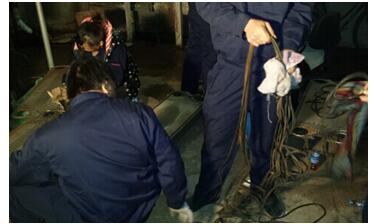

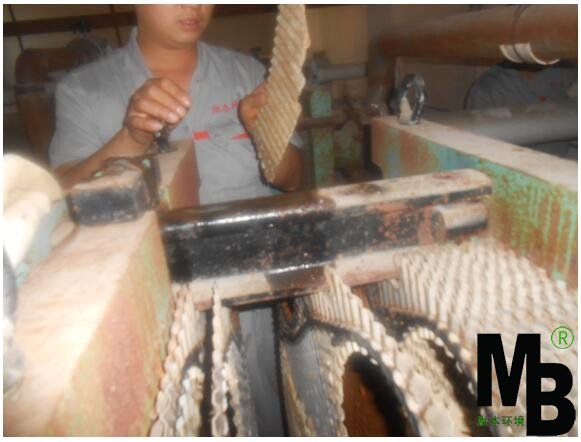

現場拆卸清洗圖
1.2清洗流程
1.關閉一次水、二次水閥門。若閥門關不嚴，則需要排空一、二次水系統存水；
2.拆開螺栓和底板，將換熱片一一取出；
3.將換熱片放入自備清洗槽內，用清洗劑清洗干凈；
4.清除老化的密封墊，徹底清除殘留物質，使用膠水重新粘接；
5.將換熱片按原狀回裝好；
6.試水試壓，不漏即可使用；

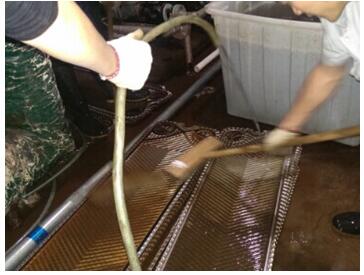

清洗現場圖
第六章、免拆清洗流程

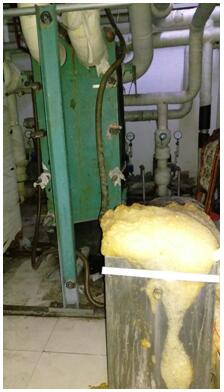

1、清洗循環回路的連接
先將換熱器清洗介質的進出口閥門關閉,再將冷介質的進出口閥門關閉,排掉介質。分別以冷熱介質的進水排污口為清洗液進水口,出水排污口為清洗液出水口,按熱介質進口—熱介質出口—冷介質進口—冷介質出口的順序,和清洗泵、清洗槽、塑料管組成化學清洗循環系統
(如圖下所示)。
2、 用熱水將TNNB安全高效除垢劑溶解后，用循環泵從底部進水注入，從頂部出水口返出（二次水），循環清洗直到檢測合格。
3. 由于TNNB除垢劑只與水垢反應與金屬及其它物質不發生反應，也無腐蝕，循環清洗時，不斷檢測Ph值，同時用水垢樣品對循環清洗液做試驗。若水垢樣品有反應，說明水中還有藥效，而系統內無反應（無氣體逸出），說明板換內水垢已全部清洗干凈，否則，系統內還有百分之一的水垢，只要水中有藥效，也會繼續反應的。
4. 確認系統已清洗干凈后，排去污水用清水沖洗兩遍，即可。
5. 恢復系統各處。
第七章、清洗質量
我公司清洗完全符合并高于《中華人民共和國化工行業標準》
HG/T2387－92工業設備化學清洗質量標準
除垢率及洗凈率指標
| 指標 設備材料 | 除垢率N％ | 洗凈率B％ |
| 碳酸鹽水垢 | 95 | 90 |
| 非碳酸鹽水垢 | 80 | 85 |
| 銹 垢 | 98 | 98 |
| 油 垢 | 99 | 99 |
| 其它垢型 | 雙方商定 | 雙方商定 |
第八章、安全控制措施
1.1現場安全保證措施
1、施工人員必須遵守有關規章制度及治安管理?xiàng)l例。與其他人員和睦相處，注意工地環境衛生，文明施工。
2、嚴禁酒后施工，不得在禁火區吸煙、動火。
3、施工過程中應注意安全用電，所設電線必須有條不紊，不得隨便亂鋪亂拉。 機械設備的電源線路要絕緣良好，要有完善的接零保護。機動電閘箱的漏電保護裝置要可靠。
1.2臨時用電安全防護管理
1、臨時用電線路必須按規范架設整齊，架空線采用絕緣導線，不成束敷設，也不沿地面敷設。
2、各種電器設備和施工機械的金屬外殼、金屬支架和底座采取接零、接地保護，在采用接地和接零保護方式的同時，設兩級漏電保護裝置，實行分級保護，形成完整的保護系統，漏電保護裝置按規定選擇。
1.3消防安全控制措施
1、工地不準隨便亂搭不符合防火要求的臨時設施。
2、安全員保持經常深入施工現場監督檢查各種用火、用電、易燃易爆物品的 使用、管理和堆放情況，發現問題及時督促有關部門或有關工種盡快解決。
1.4部分文明施工管理措施
1、建立良好的施工秩序，按公司施工人員管理制度對施工人員進行嚴格管理。、
定期對安全工作與文明施工做一次檢查，發現問題及時整改。
2、施工現場零散材料及時清理，做到完工料凈，場地清，保持施工現場整潔， 干凈。各種施工設備嚴禁超負荷使用。
3、環境保護措施施工中采取措施盡量減少噪音、粉塵、振動、煙霧對周圍辦公 區的影響，
第九章、工程交工驗收
1、整個系統清洗完后，對現場進行整理，恢復到初始狀態。
2、清洗要完全符合《中華人民共和國化工行業標準》HG/T2387－92工業設備化學清洗質量
3、保修一年
